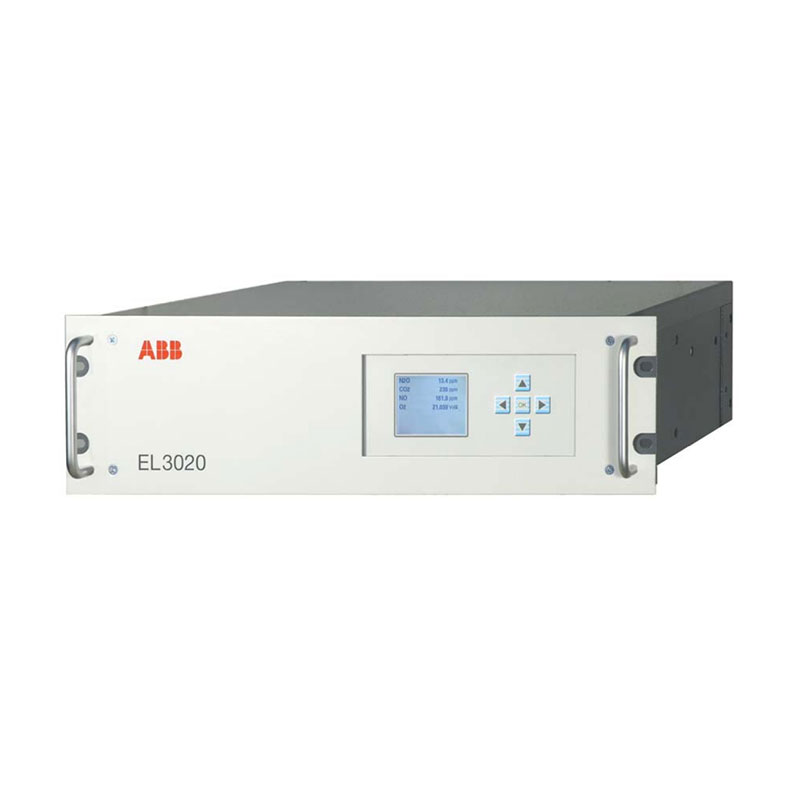

ABB EL3020

Yueyang Tongtu Company ha preparado especialmente un equipo clave de alta "precisión" para ingenieros de control de procesos y supervisores de mantenimiento de instrumentos extranjeros en el campo del análisis de gases industriales: el transmisor analizador de gas ABB EL3020. Al realizar proyectos en plantas químicas o refinerías de petróleo, la tarea más desafiante para todos es cómo transmitir con precisión las señales débiles desde el analizador in situ a la sala de control sin garantizar que haya interferencias. Este transmisor está diseñado específicamente para este propósito. Sirve como puente que conecta los sensores locales y el sistema de control. Como proveedor profesional, le recomendamos este "centro de datos" capaz de procesar y convertir con precisión datos de análisis para que su sistema de monitoreo de gas sea más estable y eliminar por completo los errores de control del proceso causados ​​por desviaciones de la señal.

Estructura

ABB EL3020 tiene un diseño modular que es fácil de mantener y actualizar. Su cámara de gas de muestra es fácil de limpiar y el recorrido del gas está fabricado con materiales resistentes a la corrosión para prolongar la vida útil del equipo. En términos de fuente de alimentación, es compatible con una amplia gama de fuentes de alimentación de CA (100-240 VCA ±10 %, 48-63 Hz), con un consumo de energía de un solo canal de aproximadamente 40 VA y un consumo de energía de doble canal de aproximadamente 70 VA. Tiene una rica interfaz de salida que proporciona señales analógicas de 0/2/4-20 mA (carga máxima 750 Ω) y admite protocolos de comunicación digital Modbus, RS485 y RS232. También cuenta con certificación a prueba de explosiones EEx(p) y proporciona un diseño de calefacción opcional para adaptarse a ambientes de temperaturas extremas. El sensor de presión incorporado (rango de trabajo pabs=600-1250 hPa) puede corregir automáticamente el impacto de las fluctuaciones de presión en la precisión de la medición.

Operación de calibración

Calibración cero: ABB EL3020 utiliza nitrógeno de alta pureza. El equipo debe precalentarse durante más de 12 horas. Detenga la purga y el muestreo, conecte el nitrógeno, cambie a la posición cero a través de la válvula de cinco vías, ajuste la presión a 0,01 MPa, mantenga el caudal a 60 l/h, purgue la cámara de gas con nitrógeno durante 12 minutos e ingrese un valor estándar pequeño (como +2 ppm) a través del panel de operación para calibrar y guardar.

Calibración de rango: tomando como ejemplo el CO, también es necesario precalentarlo durante más de 12 horas. Detenga la purga y el muestreo, conecte el gas estándar de CO, cambie la válvula de cinco vías a la posición de calibración, ajuste la presión y el flujo como se indica arriba, purgue la cámara de gas durante 12 minutos, seleccione CO a través de la operación del panel, ingrese el valor nominal exacto en la botella de gas estándar y confirme y guarde el valor de calibración después de que la lectura se estabilice.

Escenario de aplicación

Este ABB EL3020 se utiliza para recoger las señales del caudalímetro en la entrada y salida, así como las señales de nivel de líquido de la piscina. Estos datos luego se transmiten a la CPU para controlar la bomba dosificadora o la válvula de salida de agua. En las líneas de producción de productos químicos, se utiliza para conectar transmisores de presión para monitorear la presión de la tubería en tiempo real, garantizando la seguridad de la producción. En los sistemas HVAC, se utiliza para recopilar señales de sensores de temperatura y controlar el funcionamiento de la máquina de refrigeración o la caldera. Siempre que su sistema todavía utilice los controladores de la serie Advant de ABB y requiera una recopilación precisa de datos en constante cambio, como temperatura, presión, flujo y nivel de líquido en el sitio, este producto es el componente clave responsable de "percibir" la situación.
