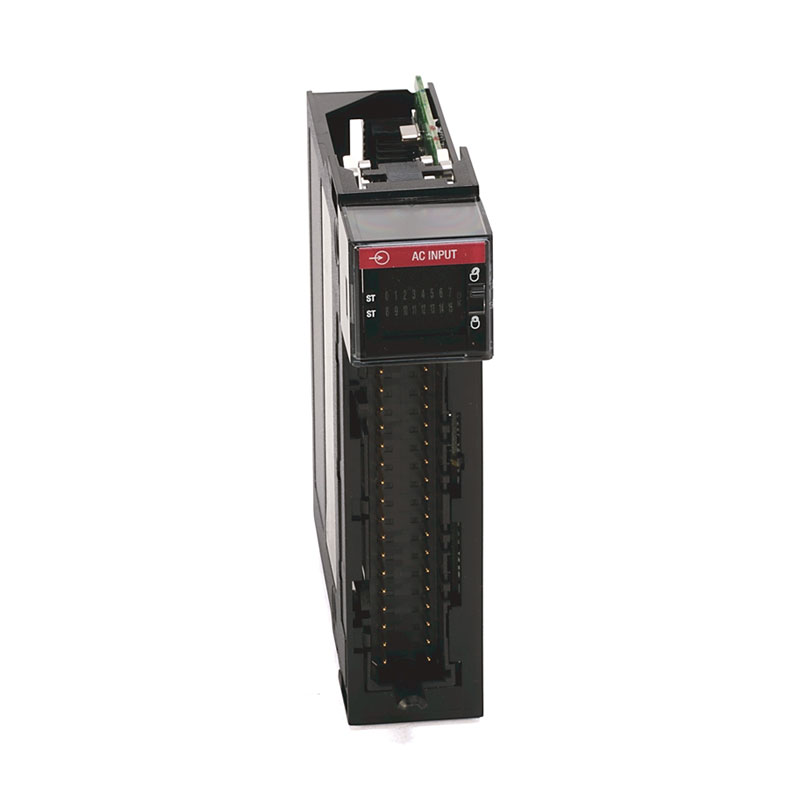

Allen Bradley 1756-IA16I

Yueyang Tongtu, como proveedor profesional, suministra directamente el último módulo Allen Bradley 1756-IA16I al mercado extranjero. Este módulo es un componente de entrada digital aislado de alta densidad diseñado específicamente para entornos electromagnéticos industriales hostiles en la plataforma Rockwell ControlLogix. En líneas de producción automatizadas complejas, el circuito de acondicionamiento de señales en el extremo frontal del módulo de entrada digital y el rendimiento del aislamiento eléctrico determinan directamente la precisión del juicio del sistema de control sobre el estado de los equipos en el sitio. Si la barrera de aislamiento dentro del módulo se deteriora debido a la exposición prolongada a sobretensiones transitorias de alta frecuencia, es muy probable que cause diafonía entre canales o acople directamente la interferencia de modo común desde el lado del campo al bus del backplane ControlLogix, lo que resultará en interrupciones de la comunicación o acciones incorrectas en el sistema de control principal sin razón aparente. Los estándares de inspección de envío implementados por Yueyang Tongtu para este modelo cubren estrictamente la calibración precisa del voltaje umbral de todos los canales, las pruebas de impedancia de aislamiento de alto voltaje entre canales y entre canales y el backplane, así como la calibración del retardo de respuesta del circuito de filtrado de alta frecuencia. El objetivo es proporcionar repuestos de calidad original con inmunidad extremadamente alta y certeza de identificación de estado para el mantenimiento del sistema de control de clientes extranjeros, garantizando que el mapeo de datos desde señales discretas en el sitio al backplane del sistema sea absolutamente limpio y preciso.

Escenario de aplicación

Este módulo se aplica principalmente en escenarios donde el entorno electromagnético del sitio es extremadamente severo y existe un alto riesgo de voltaje de modo común. Los nodos de aplicación típicos incluyen el monitoreo del estado de los disyuntores de motores dentro del área de interferencia electromagnética de alta frecuencia de grandes laminadores metalúrgicos, la conexión de señales de retroalimentación de válvulas solenoides a prueba de explosiones de larga distancia en plantas petroquímicas y la recopilación de estados de contacto auxiliares de contactores de carga pesada en grandes estaciones de bombeo de plantas de tratamiento de agua. En estas aplicaciones, el Allen Bradley 1756-IA16I, con su robusto diseño de barrera de aislamiento, sirve como firewall entre el duro entorno eléctrico del sitio y el sensible backplane ControlLogix. Su capacidad antiinterferencias a nivel de hardware es la base física clave para garantizar que toda la red de adquisición de datos no experimente fluctuaciones o colapsos en las mediciones a gran escala.

Estructura

La topología de hardware interna de este Allen Bradley 1756-IA16I se basa en una arquitectura central que consta de una matriz de aislamiento de optoacoplador tolerante a alto voltaje y una red de filtro de paso bajo de múltiples etapas. En el extremo frontal de cada canal de entrada digital, se configuran resistencias limitadoras de corriente independientes y diodos TVS (supresión de voltaje transitorio) para bloquear la sobretensión de los cables de cableado de campo. El nivel lógico de 120 VCA en el lado del campo y el nivel lógico del panel posterior de 5 VCC en el lado del sistema deben estar completamente desacoplados físicamente mediante optoacopladores con alto voltaje de aislamiento nominal antes de que la señal ingrese al lado del panel posterior. La red de suministro de energía dentro del módulo utiliza un diseño de condensador de desacoplamiento distribuido para suprimir eficazmente la interferencia máxima de alta frecuencia. El circuito de interfaz del backplane integrado con precisión en la red de resistencia de adaptación de impedancia garantiza la integridad de la señal del intercambio de datos del bus del backplane de alta velocidad.

como mantener

Este módulo Allen Bradley 1756-IA16I requiere un estricto cumplimiento de las normas de gestión especiales para sistemas de aislamiento eléctrico durante el mantenimiento diario. Está estrictamente prohibido realizar cualquier tipo de inserción del bloque de terminales o modificación del cableado mientras el sistema está encendido, para evitar descargas eléctricas o provocar fallas en la comunicación del bus del backplane. Debido a la naturaleza extremadamente sensible del circuito de entrada de CA dentro del módulo a la capacitancia distribuida de los cables, es esencial garantizar que la capa de blindaje del cable de señal en el lado del gabinete esté conectada a tierra de manera confiable en un solo extremo durante el cableado en sitio, y se deben evitar estrictamente los bucles de conexión a tierra de dos extremos. Utilice regularmente un multímetro estándar para verificar el par de apriete de los tornillos del bloque de terminales en el estado apagado para evitar el aumento en la resistencia del contacto debido a la vibración a largo plazo, lo que puede causar una desviación del umbral de entrada o falsas alarmas de desconexión.
