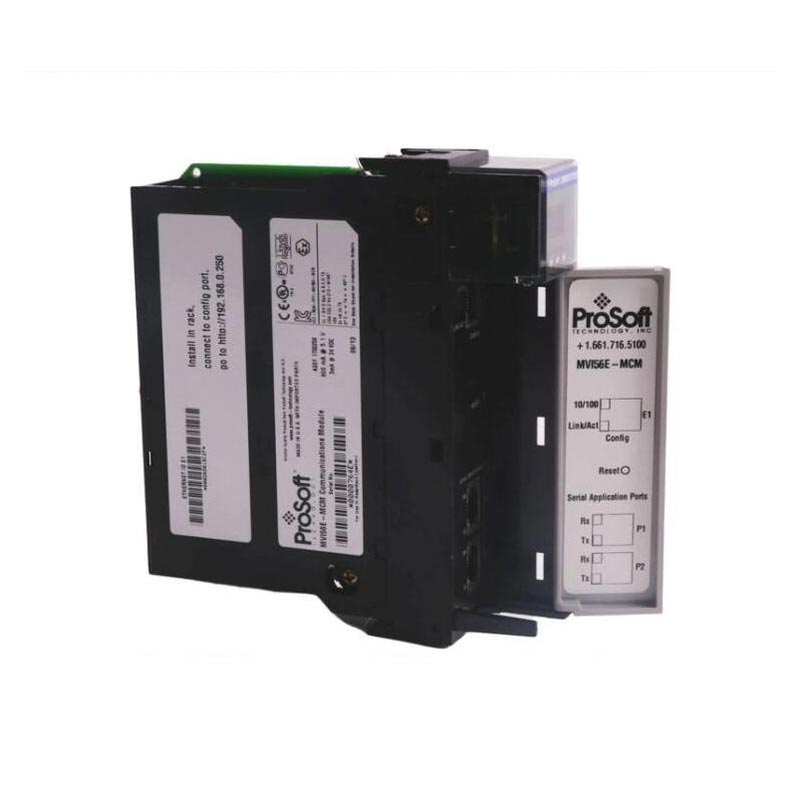

Prosoft MVI56E-MCM

El Prosoft MVI56E-MCM con stock disponible utiliza el bastidor ControlLogix 1756 más avanzado y se puede insertar directamente en el bastidor ControlLogix para actuar como un convertidor universal, convirtiendo las instrucciones del backplane de alta velocidad del PLC en señales en serie que los instrumentos de campo pueden reconocer. Yueyang Tongtu es un proveedor que ofrece productos de alta calidad, lo que le permite recopilar datos de esos dispositivos antiguos pero útiles sin agregar un gabinete de puerta de enlace adicional.

Estructura

La arquitectura central de este Prosoft MVI56E-MCM es un procesador de comunicación de alto rendimiento que opera independientemente del PLC principal. Este chip está dedicado exclusivamente a manejar el complejo empaquetado, desempaquetado y conversión de protocolos de datos en serie. Esto garantiza que los recursos de CPU del PLC principal no estén ocupados por tareas de comunicación y evita que todo el ciclo de escaneo de la lógica de control se ralentice debido a la lectura de datos del instrumento. La placa de circuito integra dos circuitos controladores de puerto serie completamente aislados eléctricamente. Esto es para evitar que la larga línea de comunicación en el campo provoque rayos, sobretensiones o interferencias del bucle de tierra al bastidor. Al hacer que el aislamiento sea sólido, incluso si la línea exterior hace cortocircuito, no dañará su costosa placa posterior ControlLogix.

Parámetros

Modelo de producto: Prosoft MVI56E-MCM

Tipo de producto: Módulo de interfaz de comunicación Modbus

Sistema aplicable: Rockwell Automation ControlLogix (plano posterior 1756)

Puertos serie: 2 puertos serie independientes (puerto 1 y puerto 2)

Protocolos compatibles: Modbus RTU, Modbus ASCII, DF1, ASCII

Modo de funcionamiento: Maestro/Esclavo configurable

Velocidad de transmisión de datos: 300 bps a 115,2 kbps

Método de configuración: Instrucción complementaria (AOI) + Configuración web

Características de rendimiento

El Prosoft MVI56E-MCM es un módulo de comunicación mejorado diseñado específicamente para el sistema ControlLogix. Cuenta con dos puertos serie configurables independientes. Cada puerto admite los estándares eléctricos RS232/RS485/RS422 y una amplia gama de velocidades en baudios de 110 bps a 115,2 kbps. Se puede configurar libremente como estación maestra o esclava para Modbus RTU/ASCII y puede funcionar en la misma o en diferentes redes Modbus. Es compatible con múltiples protocolos y es totalmente compatible con estándares como Modbus TCP/IP, EtherNet/IP, DF1, EtherCAT, gLink-II y Modbus 485. Puede adaptarse fácilmente a diversas topologías de red como estrella y anillo, así como a escenarios de aplicaciones complejos.
