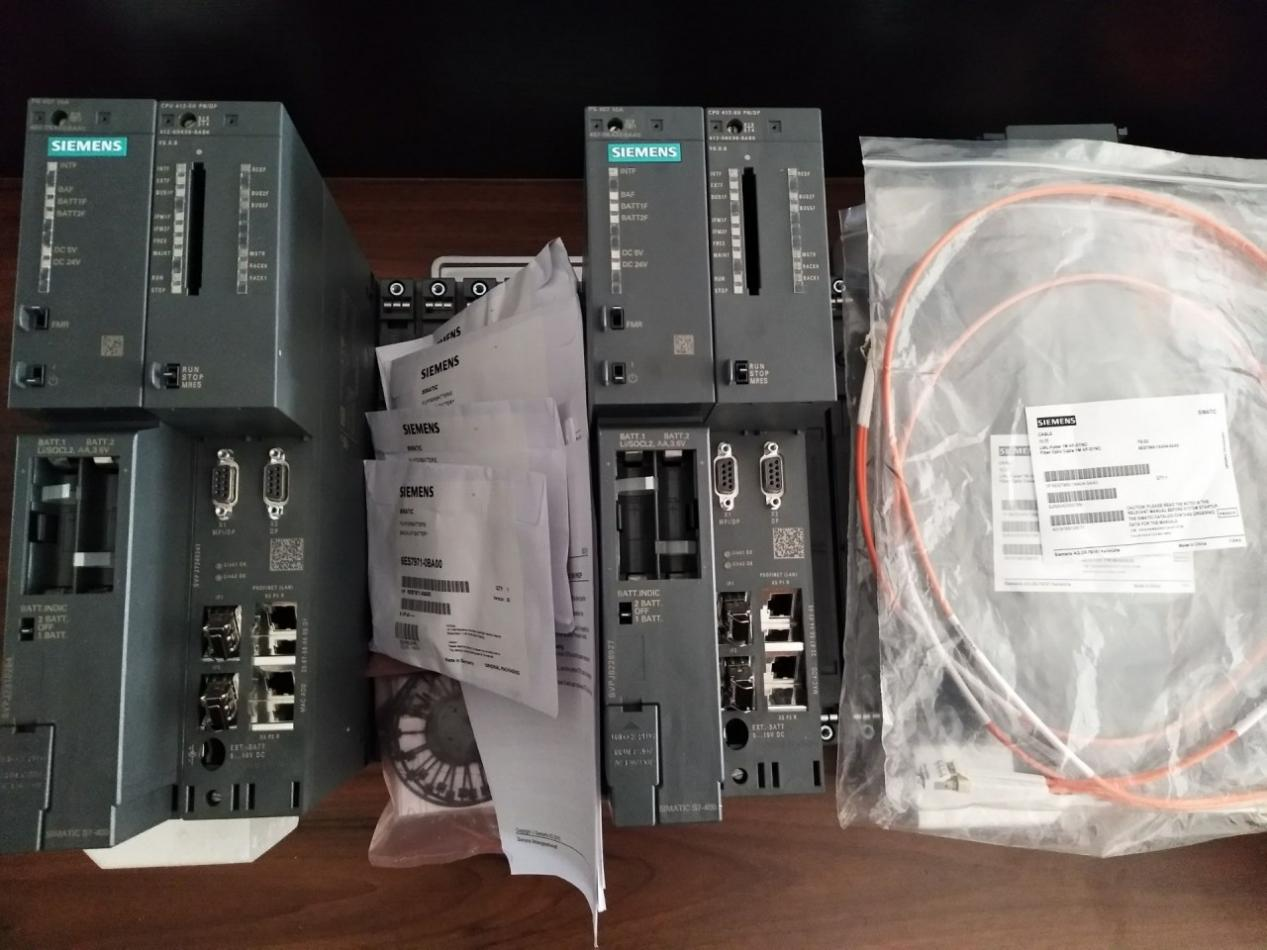

En China, el Siemens S7 400H con stock disponible adopta una arquitectura de redundancia de hardware, que admite el modo de espera en caliente de dos máquinas para CPU, fuente de alimentación y red. El tiempo de conmutación es inferior a 100 ms, lo que garantiza que no haya perturbaciones ni pérdida de datos. Está equipado con una CPU H de alto rendimiento y admite redundancia de red dual de nivel de seguridad PROFINET/DP y SIL3. Es una base sólida para garantizar el funcionamiento ininterrumpido de equipos clave en la automatización industrial.
La arquitectura redundante Siemens S7-400H incluye CPU 412H/414H/416H/417H y CPU 410-5H. Adopta un diseño de espera activa de CPU dual, lo que permite que el tiempo de conmutación entre los sistemas primario y de respaldo sea inferior a 100 milisegundos. La memoria de trabajo puede alcanzar de 1 a 32 MB, la velocidad de ejecución de instrucciones es de 15 a 62,5 nanosegundos y las interfaces integran MPI/DP y PROFINET. Una sola estación puede admitir hasta 256 dispositivos IO. Admite la configuración mediante STEP 7 V5.5+ o TIA Portal y es totalmente compatible con el sistema de seguridad S7-400F.
| Componente | Especificación |
|---|---|
| Estante | UR2‑H o UR1/UR2 |
| Módulos de fuente de alimentación | 2 módulos de fuente de alimentación PS |
| Baterías de respaldo | 4 baterías de respaldo |
| Módulo de CPU H | 1 par |
| Componentes de sincronización | 4 módulos de sincronización + 2 pares de fibras de sincronización |
| Módulos de comunicación opcionales | Módulo Ethernet industrial CP443‑1, módulo de interfaz PROFIBUS DP CP443‑5 |
En el sitio de automatización industrial controlado por S7-400H, generalmente se combina con convertidores de frecuencia Siemens. Durante la depuración y el mantenimiento operativo del convertidor de frecuencia, si hay fallas menores, generalmente incluyen alarma de sobretemperatura del transformador, alarma de sobretemperatura de la temperatura del gabinete, apertura de la puerta del gabinete y situaciones de derivación de la unidad. Estos no se registrarán sino que sólo se emitirán indicaciones de fallo. Una vez que la falla desaparezca, la alarma se borrará automáticamente. Si ocurren fallas menores durante el funcionamiento, la máquina no se detendrá. Cuando ocurre una alarma de falla menor, aún se permite el arranque y la operación normales.
El Siemens S7-400H ha pasado por múltiples certificaciones, cumpliendo plenamente con los estándares CE y obteniendo las certificaciones de seguridad UL/cUL para el mercado norteamericano, lo que permite una aplicación segura en entornos potencialmente explosivos de Zona 2. Ha pasado las certificaciones de nivel de integridad de seguridad SIL 3 y AK6 de la institución TÜV basadas en el estándar IEC 61508, cumpliendo con los estrictos requisitos de los sistemas DCS y SIS para alta disponibilidad y seguridad contra fallas.
El soporte es una arquitectura redundante de hardware de doble bastidor y doble CPU, que puede lograr una conmutación automática y fluida en milisegundos cuando falla un solo componente. Integra perfectamente la función de "intercambio en caliente" y una poderosa capacidad de expansión de E/S, y puede cumplir perfectamente con requisitos de control altamente complejos y a gran escala. Se utiliza a menudo en los campos de la energía, la petroquímica y la metalurgia. Si está interesado en nuestros modelos o desea saber más sobre ellos, nuestro Yueyang Tongtu puede proporcionárselos. Como proveedor a gran escala, ofrecemos modelos con precios bajos y alta calidad.
P: ¿Se puede configurar el S7‑400H en el TIA Portal?
R: No. Las CPU de la serie S7‑400H no son compatibles con TIA Portal. Sólo se pueden configurar en STEP 7 Classic (p. ej. V5.5) o en el sistema de control de procesos PCS 7.
P: ¿Cómo seleccionar el S7‑400H para entornos hostiles?
R: Para gases corrosivos: el S7‑400H estándar se puede utilizar en teoría en entornos con clase de protección contra la corrosión G3. Si la corrosión es más severa se recomiendan los productos SIPLUS serie 400H.
Para gran altitud: el 400H estándar puede funcionar por debajo de los 2000 m. Entre 2000 y 3000 m esto puede ser posible con medidas mejoradas de disipación de calor.
Para altitudes superiores a 3000 m se debe utilizar la serie SIPLUS que soporta altitudes desde 1000 m hasta +5000 m.
P: ¿Qué tipos de tarjetas de memoria admite el S7‑400H?
R: Se admiten tanto tarjetas RAM como tarjetas FLASH. La principal diferencia es: las tarjetas RAM pierden el programa después de apagarse y requieren una batería de respaldo para retener los datos. Las tarjetas FLASH pueden retener el programa sin energía, pero aún necesitan una batería de respaldo para conservar la memoria de bits, los temporizadores y otros datos.
